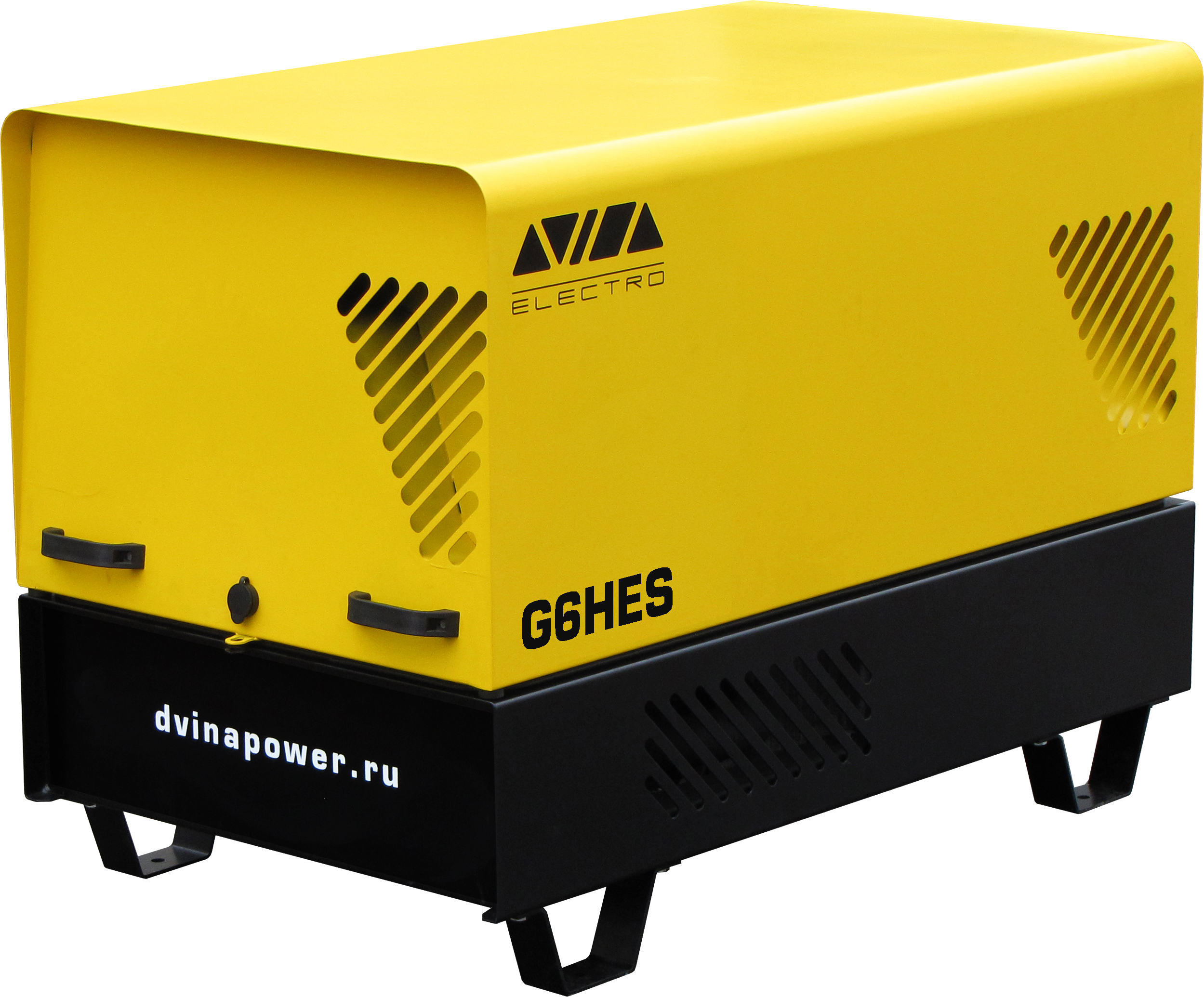

Бензиновая электростанция в кожухе G6HES





Бензиновая генераторная установка в кожухе G6HES







Бензиновая генераторная установка G6HES состоит из одноцилиндрового бензинового карбюраторного двигателя с бесконтактной системой зажигания и двухполюсного бесщеточного одноопорного генератора переменного тока. На двигателе установлен электрический стартер, датчик уровня масла  и блок управления. Масло в систему подается разбрызгиванием. Электроагрегат установлен шумоизолирующий кожух на виброопоры. Топливный бак расположен в раме кожуха. Напряжение с выхода генератора выводится на панель контроля и через защитные устройства подается на розетки потребителя. Генератор имеет декларацию ЕАС, инструкцию на русском языке.

 Мощность

Максимальная 380В, кВа/кВт

-/-

Номинальная, 380В, кВа/кВт

-/-

Максимальная 220В, кВа/кВт

6.4/6.4

Номинальная, 220В, кВа/кВт

6.0/6.0



Двигатель

Тип двигателя/Топливо



четырехтактный бензиновый/АИ-92

Производитель



Honda

Модель



GX-390

Запуск двигателя



электрический стартер/автоматический

Регулятор оборотов



механический

Количество цилиндров/Расположение



1

Рабочий объем

л

0,389

Диаметр цилиндра

мм

88,0

Ход поршня

мм

64,0

Степень сжатия

-

8,2:1

Охлаждение

-

воздушное

Скорость вращения вала двигателя/направление

об/мин

3000/против часовой стрелки

Емкость системы смазки

л

1,1

Масляный фильтр

-

нет, подача масла разбрызгиванием

Емкость топливного бака

л

32

Расход топлива, л/ч

25% нагрузки

л/ч

1

50% нагрузки

л/ч

1.8

75% нагрузки

л/ч

2.7

100% нагрузки

л/ч

3.2

Время автономии, ч.

25% нагрузки

л/ч

32

50% нагрузки

л/ч

17

75% нагрузки

л/ч

11

100% нагрузки

л/ч

10



Генератор

Тип генератора



синхронный щеточный

Производитель



MECC ALTE

Модель



S16F-180

Мощность полезная

кВА

7.2

Фазы/Напряжение

-/В

1/230

Коэффициент мощности

-

1

Система возбуждения/Регулятор напряжения

-

конденсатор/нет

Точность выходного напряжения

%

±6

Перегрузка

%

10 в течение 1 часа каждые 6 часов



Система электроснабжения

Напряжение аккумуляторной батареи

В

12

Емкость аккумуляторной батареи

Ач

35

Полярность аккумулятора

-

любая

Розетки подключения электропотребителей

-

Силовая Menneken 1P+N+E 25А – 1шт

Бытовая Schuko 1P+N+E 16А – 1шт

Автоматический выключатель

-

тепловой



Габариты, вес, шумовые характеристики

Открытое исполнение

Размеры (ДхШхВ) без колесного комплекта, мм



1200*700*880

Сухой вес, кг



193

Уровень шума (1м), дБ



74



Опции

Увеличеный бак

-

По запросу

Прицеп одноосный

-

По запросу

Аккумуляторная батарея

-

в базовой комплектации

Подогреватель масла 220В

-

По запросу

Шкаф автоматического ввода резерва (АВР)

-

По запросу



Расходные материалы

Наименование

Код

Количество

Фильтр воздушный Honda 17210-ZE3-010 (элемент )

257-395

1

Фильтр топливный  Honda 16970-Z6L-003

257-476

1

Масло моторное PetroCanada Duron 10W-30 (1л)

337-877

1

Свеча зажигания Honda 98079-55876

257-848

1







Система автоматического ввода резерва ENS-32C







Система автоматического ввода резерва предназначена для управления работой генераторной установки без помощи человека. Она следит за работой двигателя, контролирует электрические параметры низковольтной постоянной и переменной цепей как самого генератора, так и основной сети. Включает в себя контроллер управления с модулем контроля напряжения основной сети, силовые контакторы подключения различных источников к нагрузке, зарядное устройство аккумуляторной батареи от сети, устройства защитного отключения, группу перекидных реле для управления двигателем, средства индикации и мониторинга, кнопку аварийного останова. Система АВР имеет декларацию ЕАС.



Характеристики

Напряжение/частота генератора

В/Гц

220(380)/50

Напряжение/частота сети

В/Гц

220(380)/50

Коммутируемая мощность

кВт

21,2

Напряжение цепи постоянного тока

В

12

Перебои напряжения питания контроллера

с

0,1

Максимальный переменный ток потребления

мА

1000

Максимальный постоянный ток потребления

мА

350

Ток возбуждения зарядного генератора переменного тока

мА

54

Диапазон рабочих температур

°С

-15…+50

Диапазон температур хранения

°С

-40…+80

Максимальная влажность

%

95 без конденсации

Климатическая защита

-

IP31

Размеры, ДхШхГ

мм

500х400х220

Режимы работы

1. Автоматический режим работы

Выход генератора и основная сеть подключены к шкафу АВР. При наличии напряжения основной сети контроллера АВР включает контактор основной сети, подключая ее к нагрузке. При отсутствии или плохом качестве параметров основной сети контроллер отключает контактор сети и запускает электрогенератор. После прогрева включается контактор генератора. При появлении напряжения основной сети в заданных пределах, система АВР перевод питание нагрузки на основную сеть и глушит генератор.

2. Ручной режим работы

В этом режиме оператор сам управляет работой электрогенератора с панели контроллера.

3. Тестовый режим работы

В этом режиме можно установить запуск генератора по таймеру, периодические включения, управлять коммутацией контакторов. При пропадании напряжения основной сети контроллер принудительно сбрасывает тестовый режим и переходит в автоматический режим.

Опции

- зарядное устройство аккумулятора БГУ с устройствами управления и защиты;

- система управления нагревателем предварительного прогрева двигателя;

- шкаф с уровнем защиты IP54 (стандарт IP32)

- подогреватель внутри шкафа  с защитой и автоматикой управления, позволяет использование АВР при отрицательных температурах;

- GSM-модуль для контроля параметров работы основной сети или БГУ, с возможность удаленного запуска;

- модификация АВР на три ввода;
