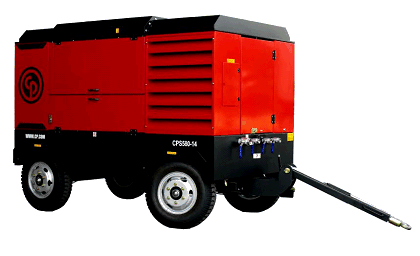

Дизельный компрессор CPS 750-10



Компрессоры вышеуказанных типов являются малошумными, имеют одноступенчатый винтовой маслозаполненный компрессорный элемент, с рабочим давлением от 7 до 14 бар.

Двигатель
Двигатель CUMMINS с водяным охлаждением, приводит в движение компрессорный элемент через муфту, специально предназначенную для тяжелых условий работы.

Компрессорный элемент
Компрессоры имеют одноступенчатый винтовой маслозаполненный компрессорный элемент производства Atlas Copco, приводимый в движение через гибкую муфту от дизельного двигателя. В компрессорном элементе отсутствуют впускные и выпускные клапана, что повышает надежность и безотказность работы. Винты компрессорного элемента абсолютно уравновешены, что обеспечивает низкий уровень шума и вибрации. Винтовой элемент обеспечивает постоянную производительность в течение всего срока службы, а его техническое обслуживание ограничивается заменой компрессорного масла и фильтров. Компрессор не требует наличия отдельного ресивера, поскольку пульсация нагнетаемого газа минимальна (компрессорный элемент выдает 120 порций газа в секунду). Охлаждение компрессора – воздушно-масляное с вентилятором.

Кожух, патрубки, топливный бак

Установка смонтирована на прочном основании и закрыта шумопоглощающим кожухом. Кожух имеет несколько открывающихся крышек для удобного доступа к обслуживаемым агрегатам и узлам установки. Кожух и основание оцинковано и окрашено порошковым способом. Сжатый воздух поступает к потребителю через один 2” и три 1 1/4’’ выходных патрубка. Установка оборудована топливным баком емкостью 350 литров.


Системы регулирования и контроля
Компрессор оборудован автоматической системой непрерывного регулирования производительности, которая состоит из пневмомеханического регулятора оборотов двигателя, впускного воздушного клапана и пневматической системы управления. Система управления чувствительна к изменению давления в ресивере маслоотделителя, которое происходит при изменении потребления воздуха. При увеличении потребления происходит мгновенное падение давления в ресивере, на что система управления реагирует командами на увеличение оборотов двигателя и открытие впускного клапана. При уменьшении потребления воздуха обороты двигателя уменьшаются, и прикрывается впускной клапан. При закрытии впускного клапана уменьшается количество изначально всасываемого в компрессор воздуха, что снижает затраты мощности двигателя (а значит и топлива) на сжатие "лишнего воздуха". Наличие регулирующего клапана позволяет сузить диапазон изменения оборотов двигателя, снизить их максимальное значение, что повышает ресурс двигателя и снижает расход топлива. Система регулирования производительности обеспечивает соответствие количества производимого и потребляемого воздуха, что исключает сброс избыточного количества воздуха. Эффективное рабочее давление устанавливается в широких пределах поворотом рукоятки регулировки.  Компрессор имеет аналоговую систему управления с выводом информации на аналоговую контрольную панель приборов, имеющую манометр рабочего давления, тахометр, счетчик моточасов, указатели уровня топлива и температуры охлаждающей жидкости, индикацию работы компрессора (вкл/выкл), предупредительную аварийную индикацию: заряда аккумуляторной батареи, низкого давления масла в двигателе, низкого уровня топлива, высокой температуры компрессорного масла.





Параметры   CPS 750-10
Производительность (1) м/мин 21
Рабочее давление бар 10
Максимальное давление в ресивере (компрессор не загружен) бар 12,5
Минимальное рабочее давление бар 5
Число степеней сжатия шт. 1
Охлаждающая система компрессора тип воздух/ масло
Емкость ресивера л. 90
Температура воздуха на выходе (приблизительная) С А+65
Количество постов 3/4
Количество постов 1 1/4 3
Количество постов 1 1/2
Количество постов 2 1
Уровень звукового давления по ISO 2151 на 7 м. (2) дБ(А) 76
Уровень звуковой мощности по 2000/14 ЕС (3) дБ(А) 104
Максимальная температура окружающей среды С 50
Минимальная температура оружающей среды С -10
Минимальная температура оружающей среды с опцией холодный старт С -20
Содержание масла в воздухе млг/м <5
Емкость масляной системы компрессора л. 55
Двигатель
Производитель   Cummins
Охлаждение   водяное
Модель   6CTA8.3-C230
Мощность кВт 172
Количество цилиндров шт 6
Всасывание   турбонаддув
Расход топлива
при 100% нагрузке кг/час 37,85
без нагрузки кг/час 13
Расход масла при 100% нагрузке гр/час 33
Емкость топливного бака (стандарт) л. 350





Опции (за дополнительную плату)



  • Шасси
  • Охладитель-влагоотделитель
  • Подогреватель антифриза
  • Ресивер, аттестованный для работы в «тяжелых» условиях
  • Дополнительные топливный и масляный фильтра



 Соответствие международным стандартам

Машины CPS580-14, CPS650-12,CPS750-10, CPS850 произведены в соответствии с нормами ISO 9001.



Документация

Каждая единица имеет следующий пакет документов:

  • Сертификат на ресивер (CE/ASME)
  • Инструкцию по эксплуатации компрессора
  • Каталог запасных частей (парт-лист)
